-Terminata da tempo la costruzione della mia CNC, spese decine
di euro per frese particolari e materiali da fresare, sono adesso
a ricercare la "quarta dimensione" :-) un asse aggiuntivo,
ma con la caratteristica di essere rotante.
-In questo modo si può lavorare un pezzo, non solo su una
superficie, ma farlo ruotare per lavorarlo in ogni angolo! Addirittura,
lo si può utilizzare per effettuare una lavorazione simile
alla tornitura o ad una filettatura, il tutto stà nell'abilità
di chi crea il percorso utensile tramite un programma di disegno
cad.
Nota 1: Per praticità e per evitare di portare la mia digitale
nella mia officina meccanica, ho utilizzato il cellulare per fare
le foto, la qualità delle stesse sarà quindi scarsa...
Nota 2: Per gli amanti della meccanica e della saldatura, io non
sono un provetto saldatore ed il progetto é stato costruito
di corsa per una CNC casalinga; se ne possono però trarre
ottimi spunti per iniziare la costruzione di qualcosa di più
professionale.
-Ho iniziato a svenarmi con l'acquisto di un mandrino Valex, da
100 millimetri, con 4 griffe indipendenti (prezzo 98,00 euro,
a dispetto dello stesso mandrino dell'ABC che costava 258 euro!!!).

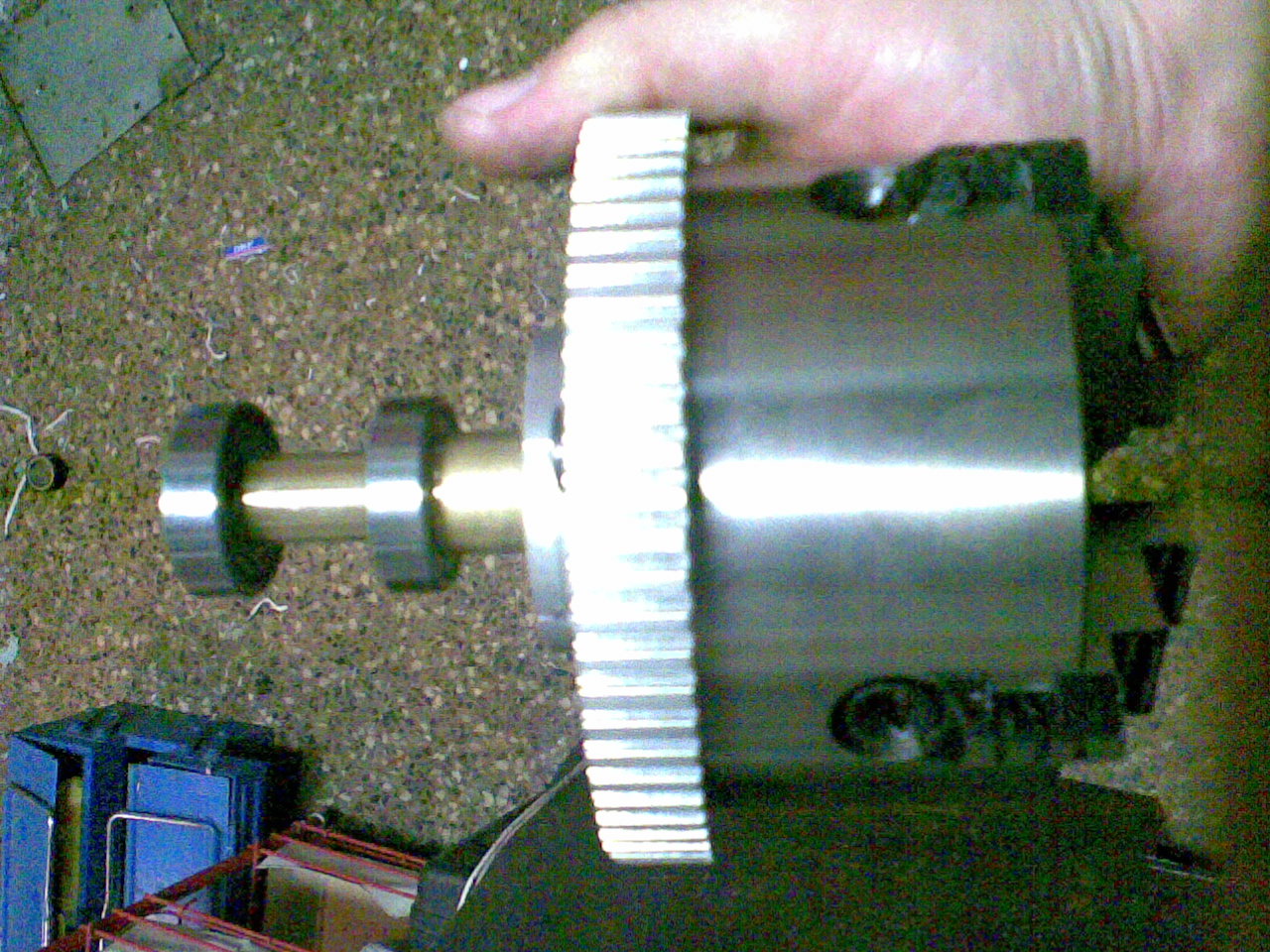

Ho tolto la flangia posteriore e l'ho sostituita con una ruota
dentata da 72 denti, a modulo 2. Per la ruota dentata ho tornito
un asse in ottone che vi entrasse perfettamente dentro e l'ho
fissato con tre granetti da 4 millimetri.
-L'altro lato dell'asse in ottone é stato tornito a diametro
per montarvi sopra due robusti cuscinetti stagni, tenuti poi fermi
tramite 2 seeger. Il risultato é il seguente:

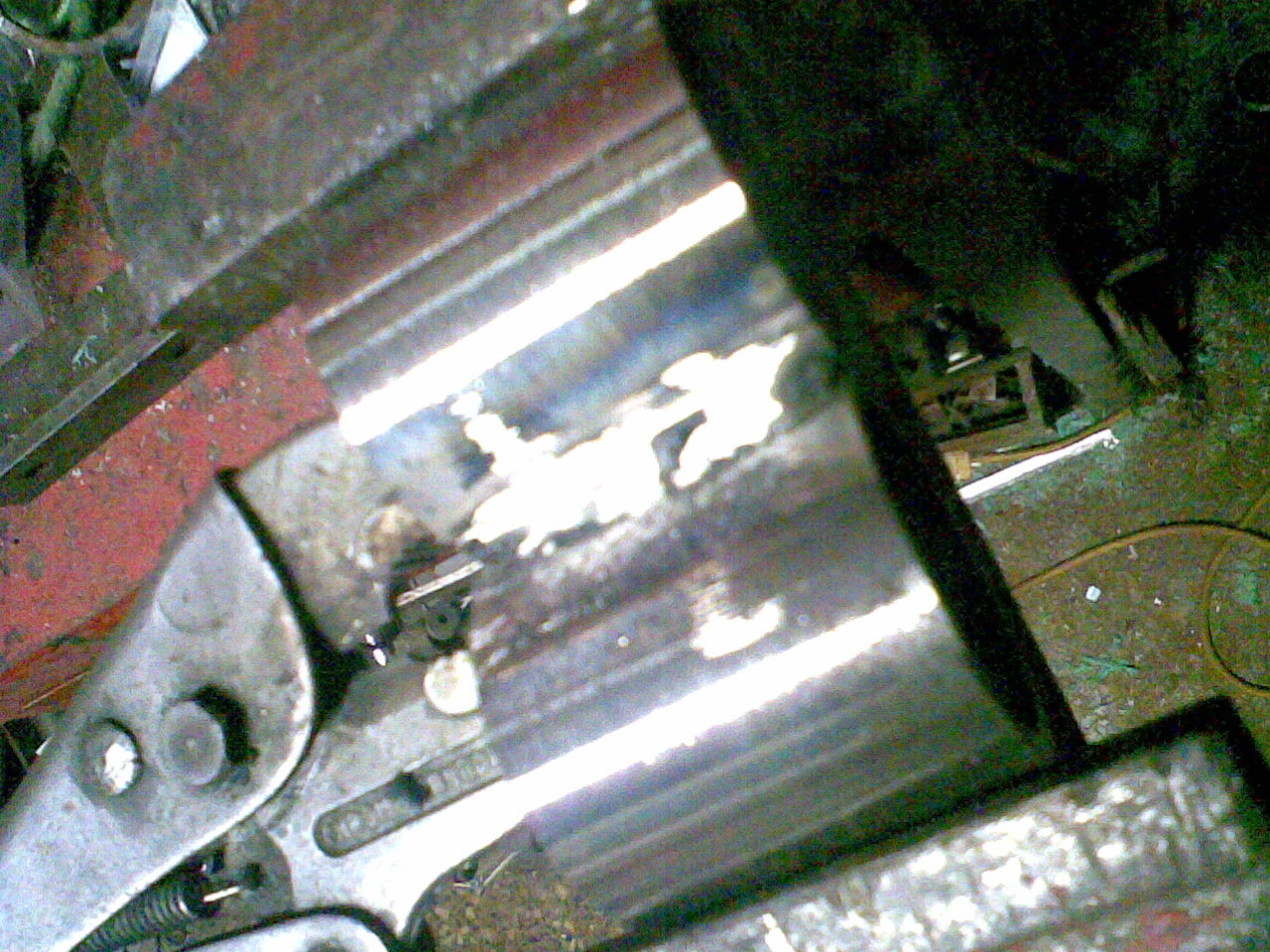

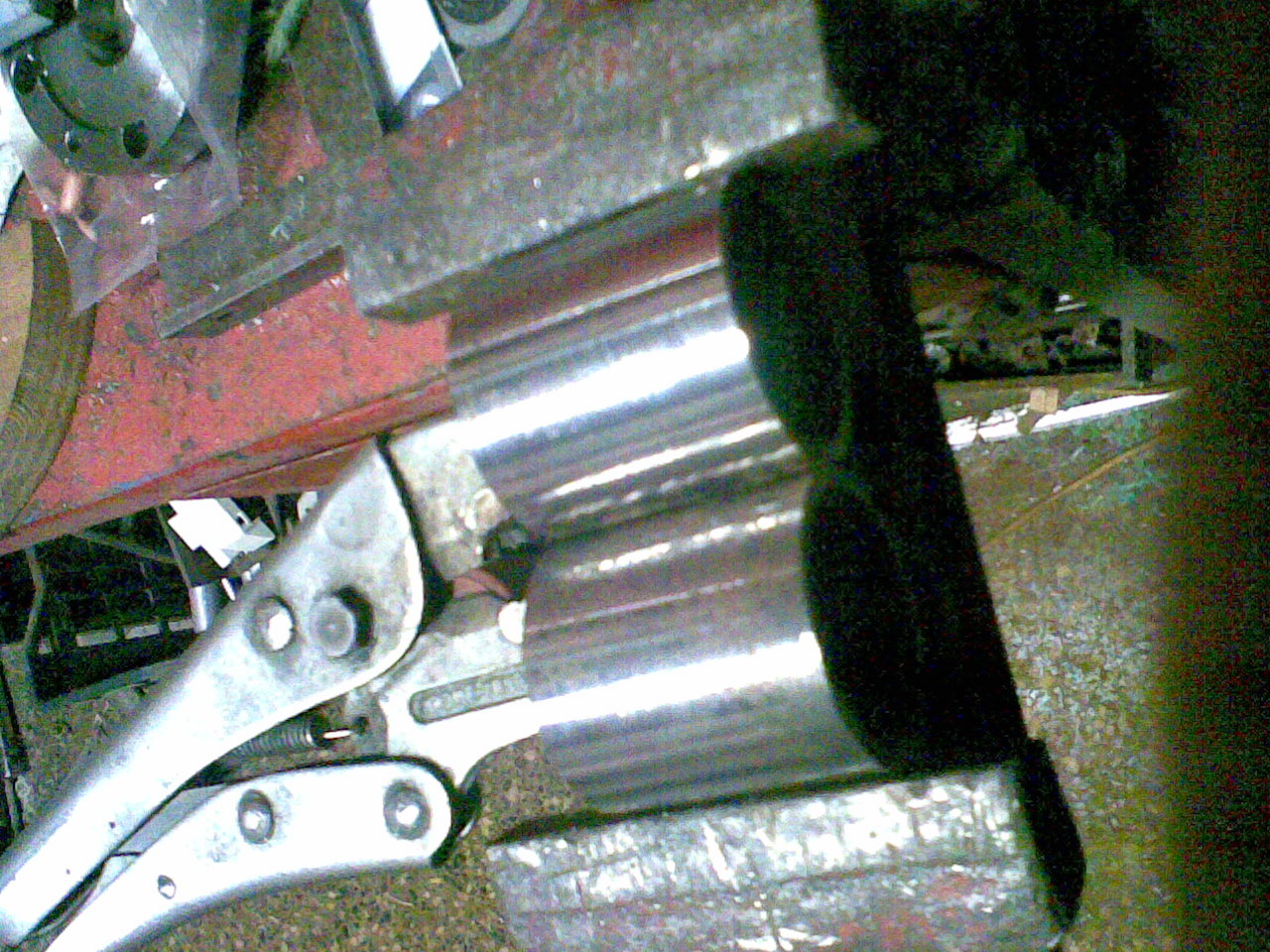

-A questo punto mi serviva
un robusto supporto per sorreggere il tutto (il mandrino da solo
pesa 4Kg!!!) doveva essere robusto ed assicurarmi di rimanere
parallelo alla base, come fare quindi? Meno male che la geometria
studiata alle elementari mi ha dato una mano :-) niente di meglio
di 2 bei tubi innocenti, torniti!

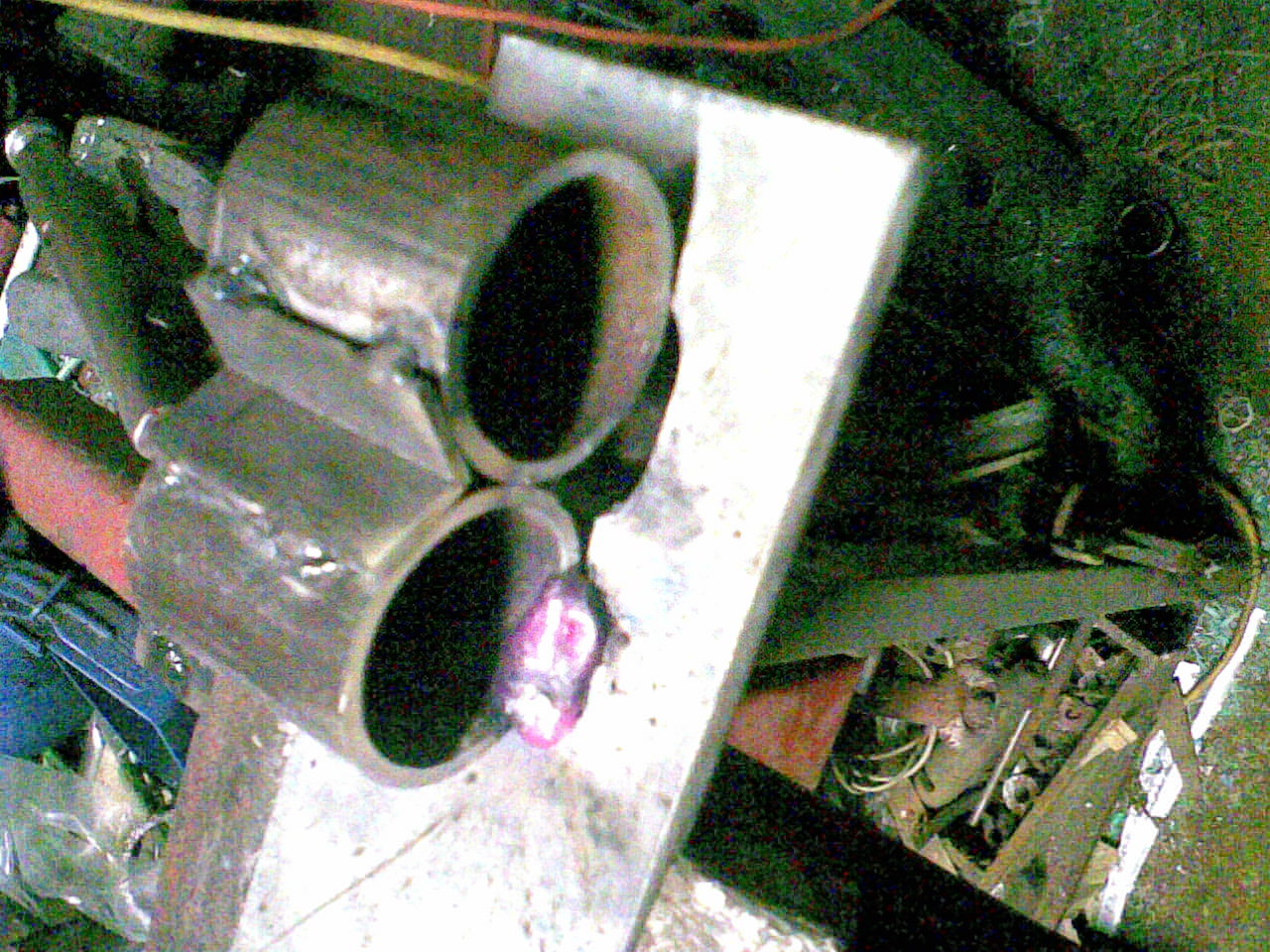

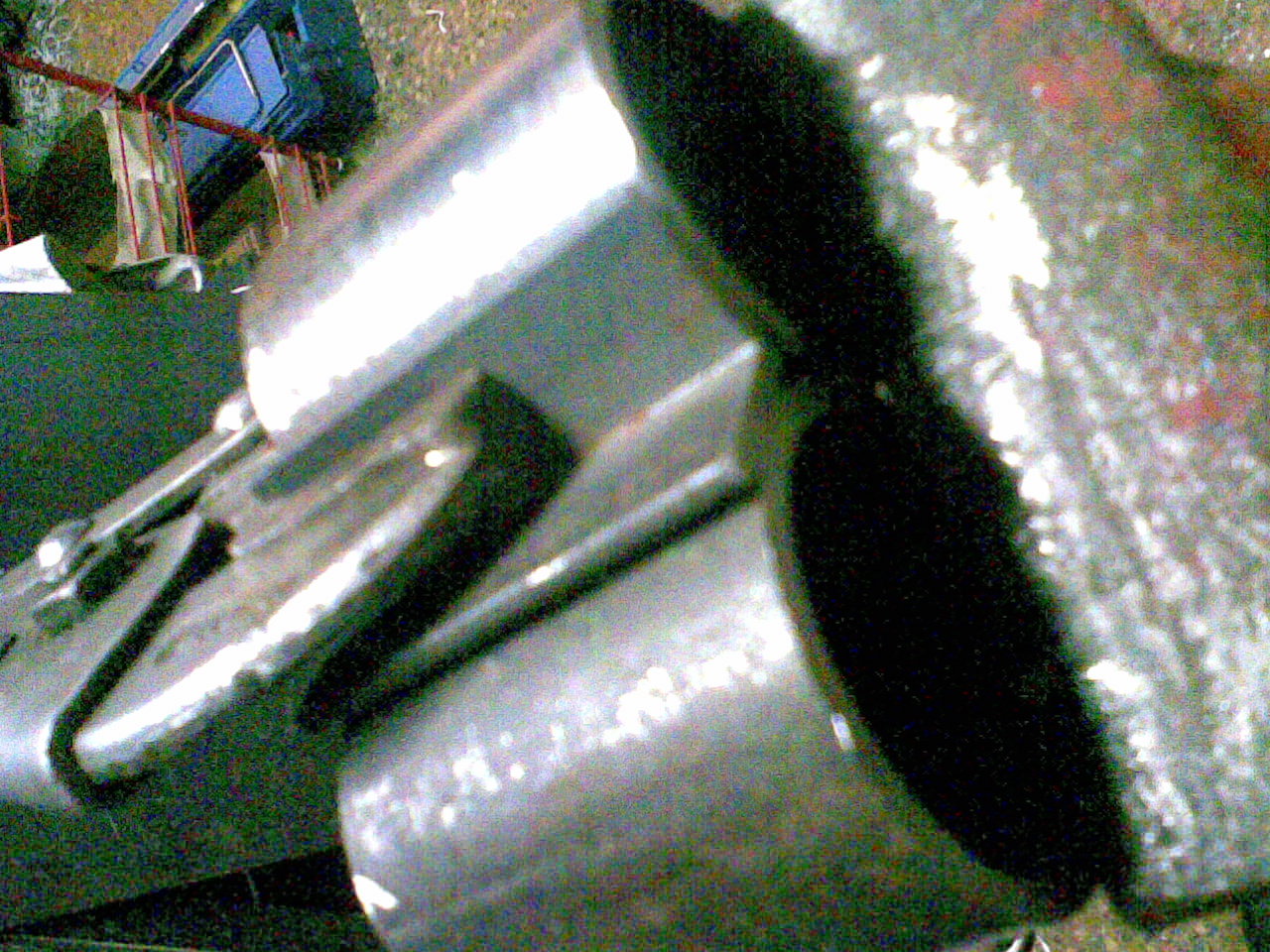

-...messi in piano, bloccati
e saldati fra di loro. Un pezzo di angolare, saldato ai tubi farà
da supporto per i due cuscinetti dell'asse del mandrino (per i
curiosi, nella foto a destra qui sotto, si intravede la flangia
originale del mandrino):

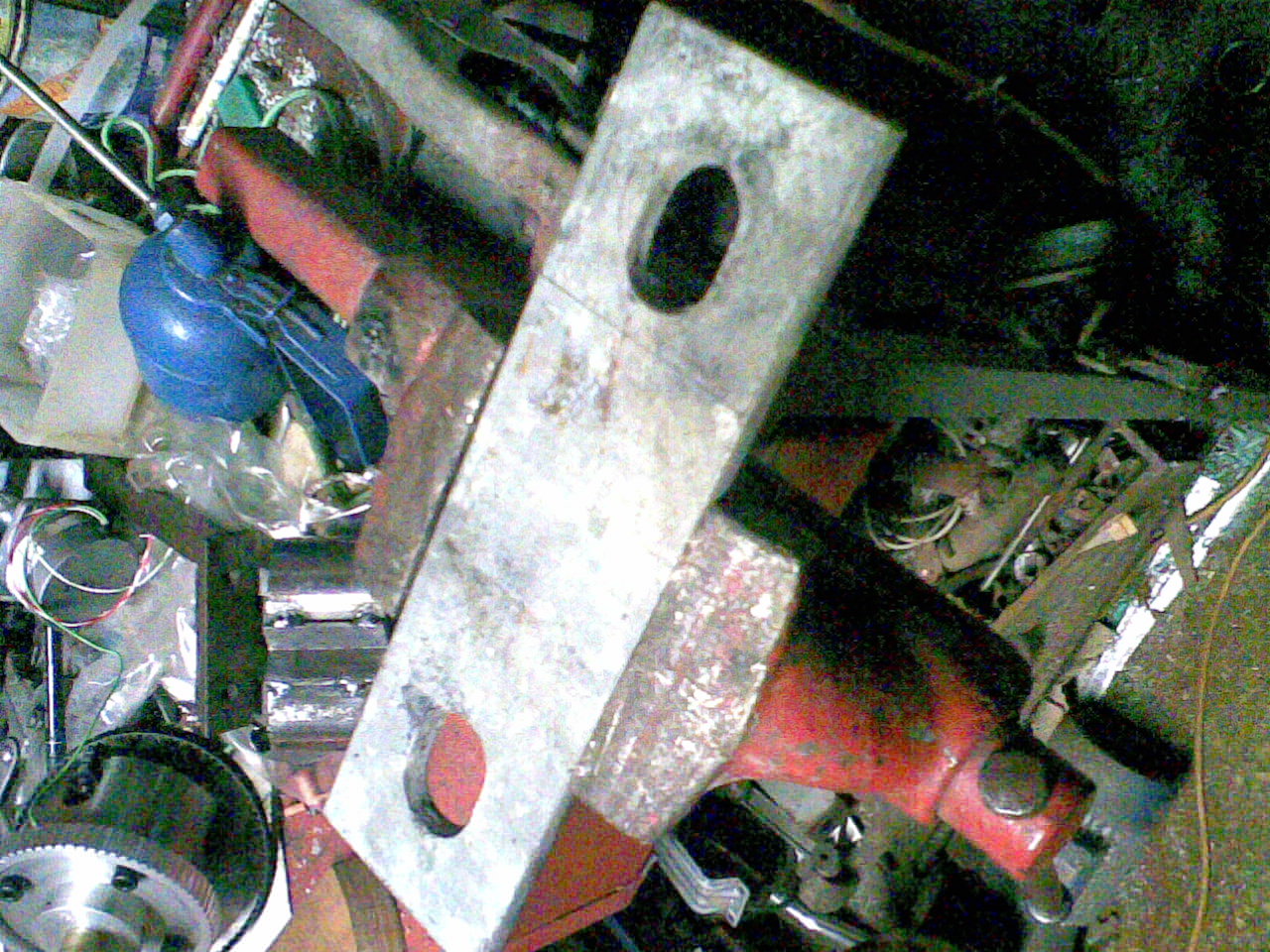

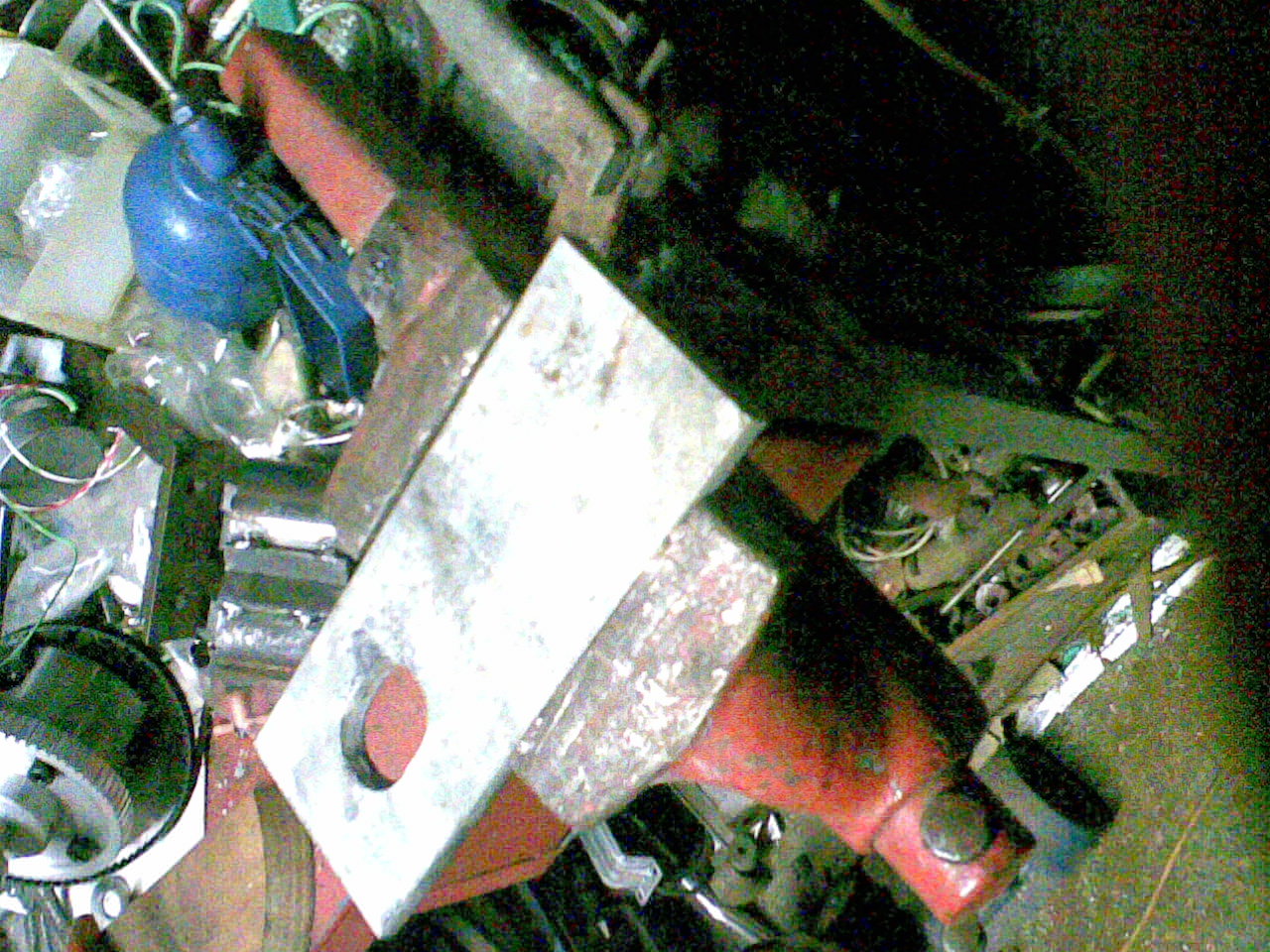

-Ora ci serve una base robusta
e pesante per evitare vibrazioni e deformazioni. Una piastra di
collegamento per i guard-rail, spessa 1 centimetro, fà
proprio al caso mio. Gioco enigmistico, nella seconda foto, cosa
manca? :-))

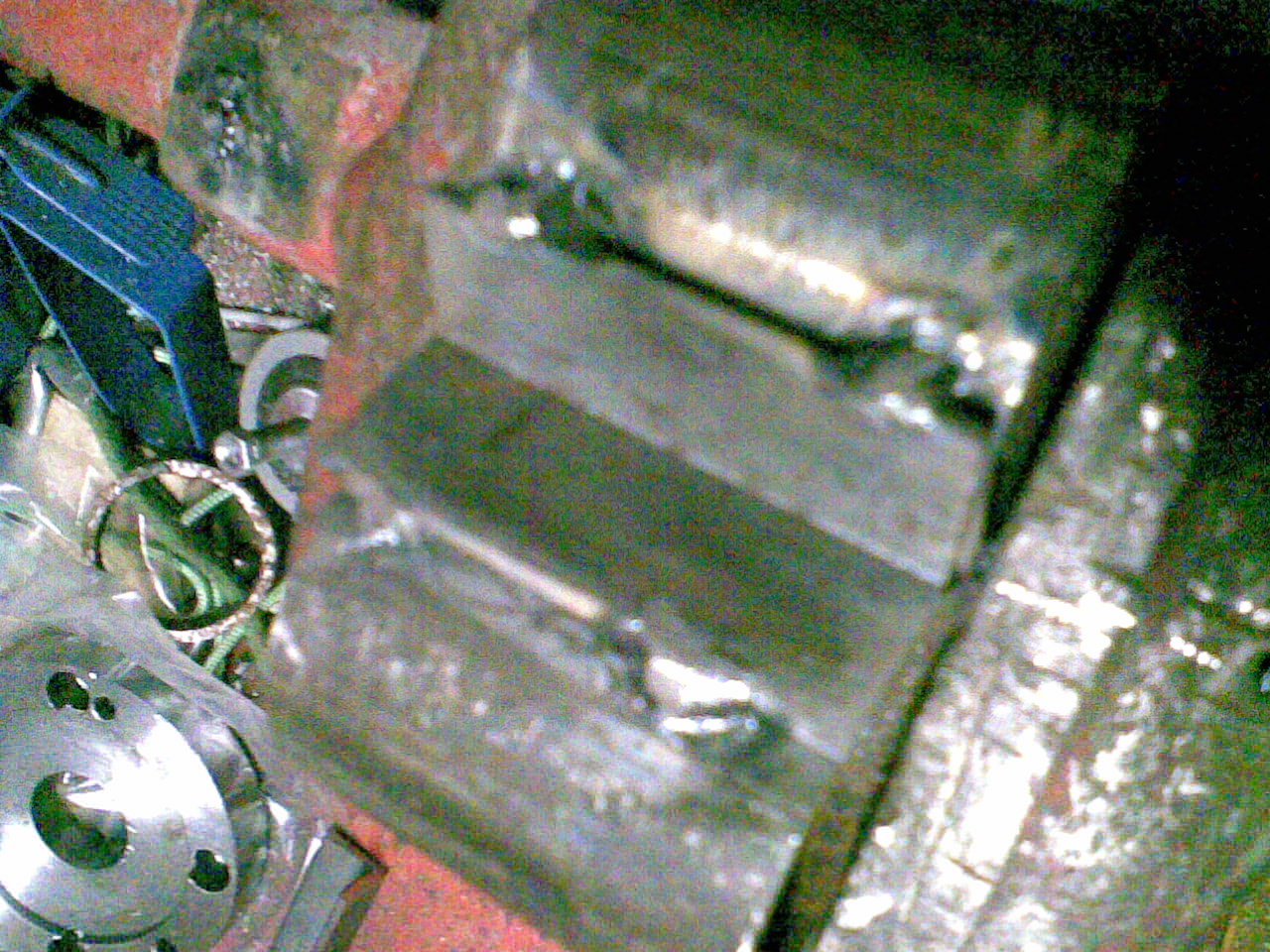

-Adesso, prese le dovute misure,
fatti gli allineamenti e bloccato il tutto, saldiamo i tubi sulla
base, davanti e dietro (da notare il colore della saldatura ancora
calda!):
-Da una "striscetta"
di piastra, avanzata dal taglio precedente, ho ricavato il "controappoggio"
per i cuscinetti e vi ho saldato sopra un altro angolare per tenere
il tutto in linea. Ecco anche una vista d'insieme della "carpenteria
pesante":

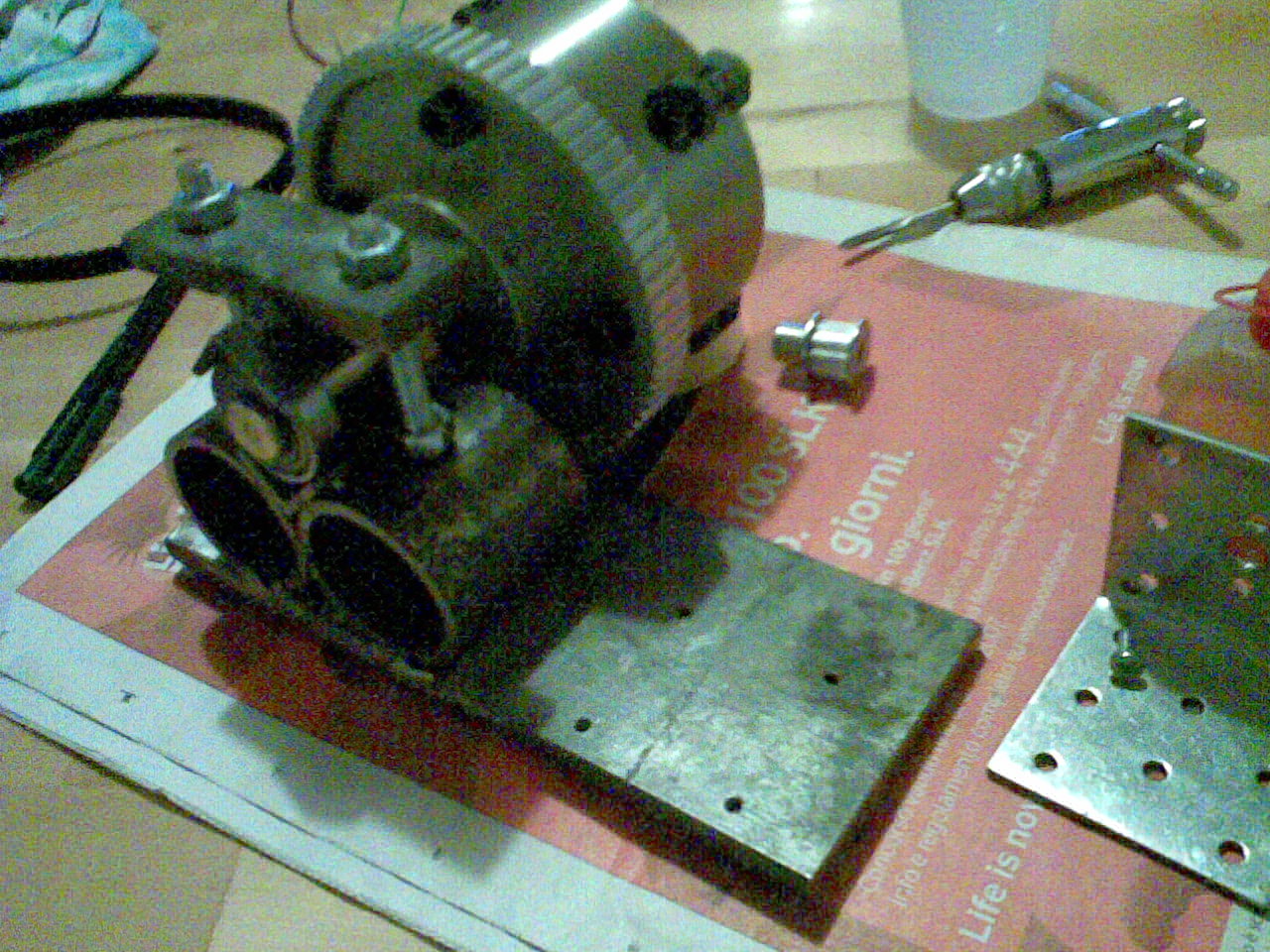

-A questo punto, immaginatevi
i suddetti pezzi spazzolati a dovere, carteggiati e verniciati.
Ecco, vi ho detto "immaginatevi" perchè io non
vedevo l'ora di vederlo funzionante, quindi sono andato avanti
con la costruzione! Il tavolo della cucina é diventato
il mio "nuovo banco di lavoro"; ho forato e filettato
la base per il fissaggio della piastra che terrà il motore
passo passo:

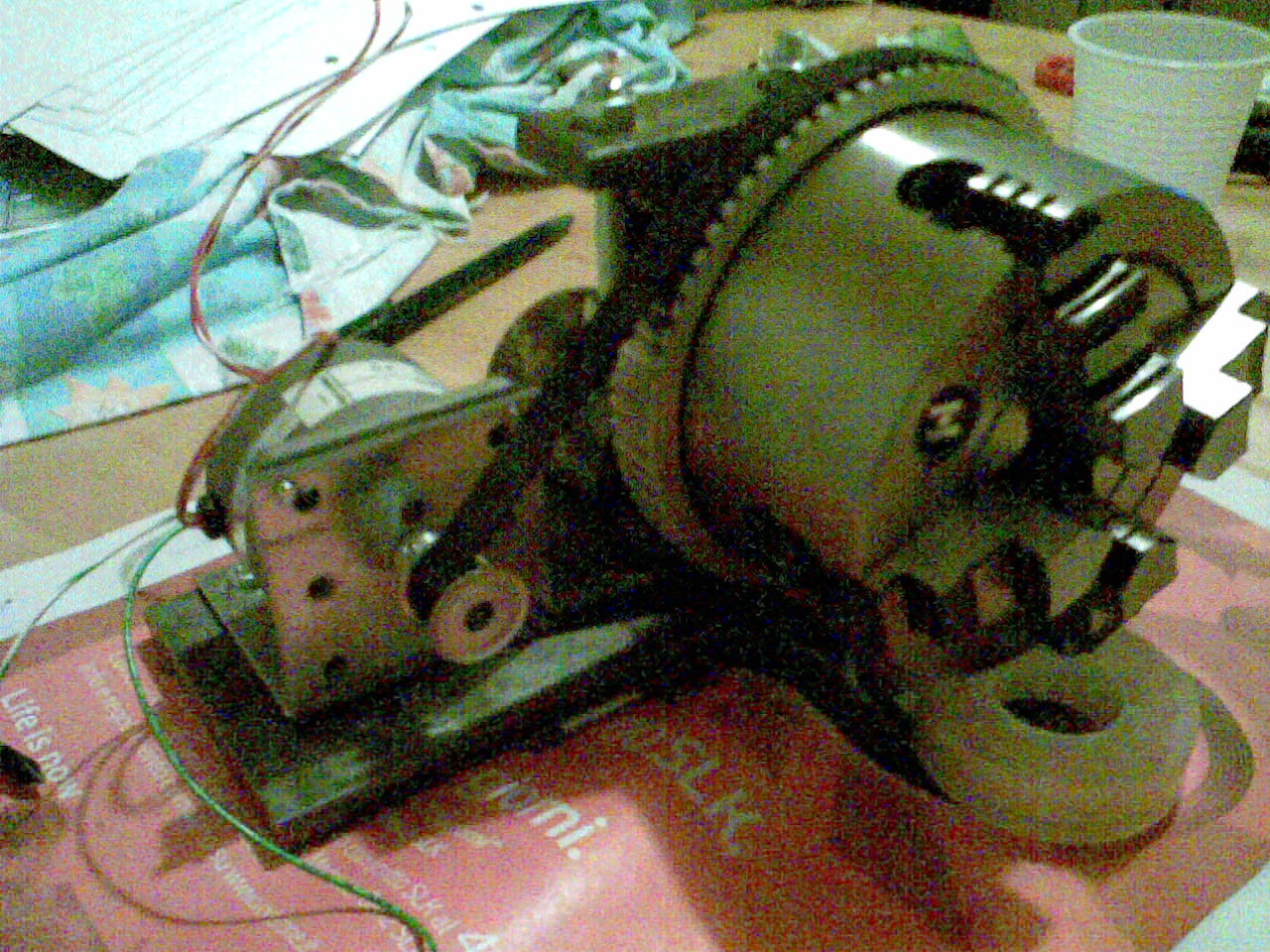

-Ed ecco anche una vista dal
davanti, prima e dopo il montaggio della cinghia dentata (...che
é tesa come una corda di violino...):
-Per chi possiede un telefonino in grado di visualizzare i filmati .3gp può scaricare il video dell'asse funzionante, mentre la macchina era stata programmata per fresare una spirale; al seguente link:
http://www.micheleferretti.it/public/CNC/Video018.3gp
-Le ruote dentate sono da 72 e 10 denti; il motore é da
1,8 gradi/passo, quindi ad ogni passo si riesce ad avere una risoluzione
sul mandrino di 1/4 di grado! Questo significa che con un pezzo
tondo da 40 millimetri di diametro, il minimo spostamento sarà
di 0,08 millimetri: una precisione più che ottima!
-Immaginate cosa ci si possa fare con un quarto asse del genere?
Potrete scrivere "Zucchero" su un barattolo tondo, lavorare
un pezzo meccanico su tutti i lati, costruire oggetti di bigiotteria,
torniture approssimative e filettature, costruire ingranaggi fino
a 1440 denti, ecc. ecc...
Aspetto i vostri voti e le vostre idee su cosa poter fare con
un oggettino del genere, grazie a tutti per l'attenzione!

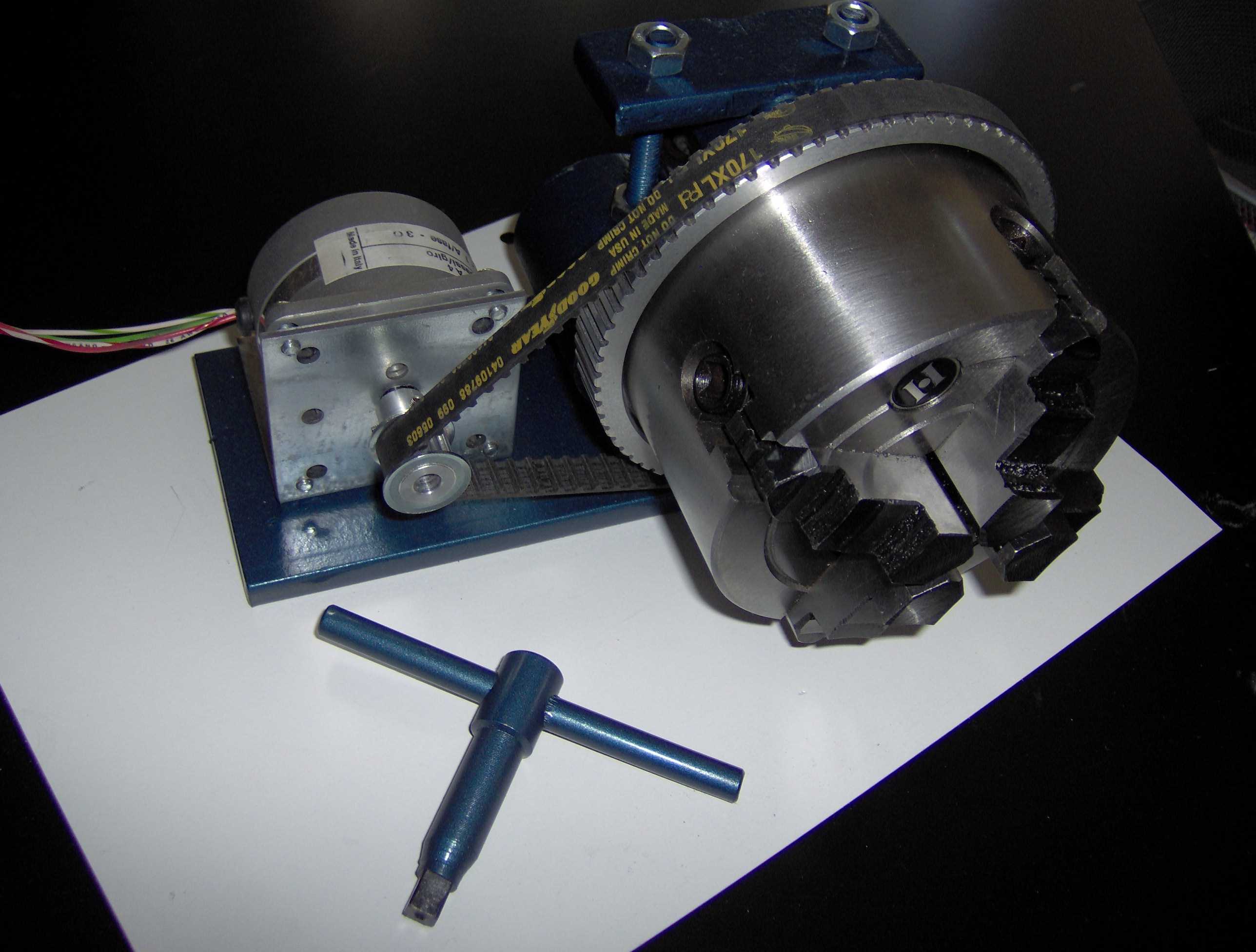

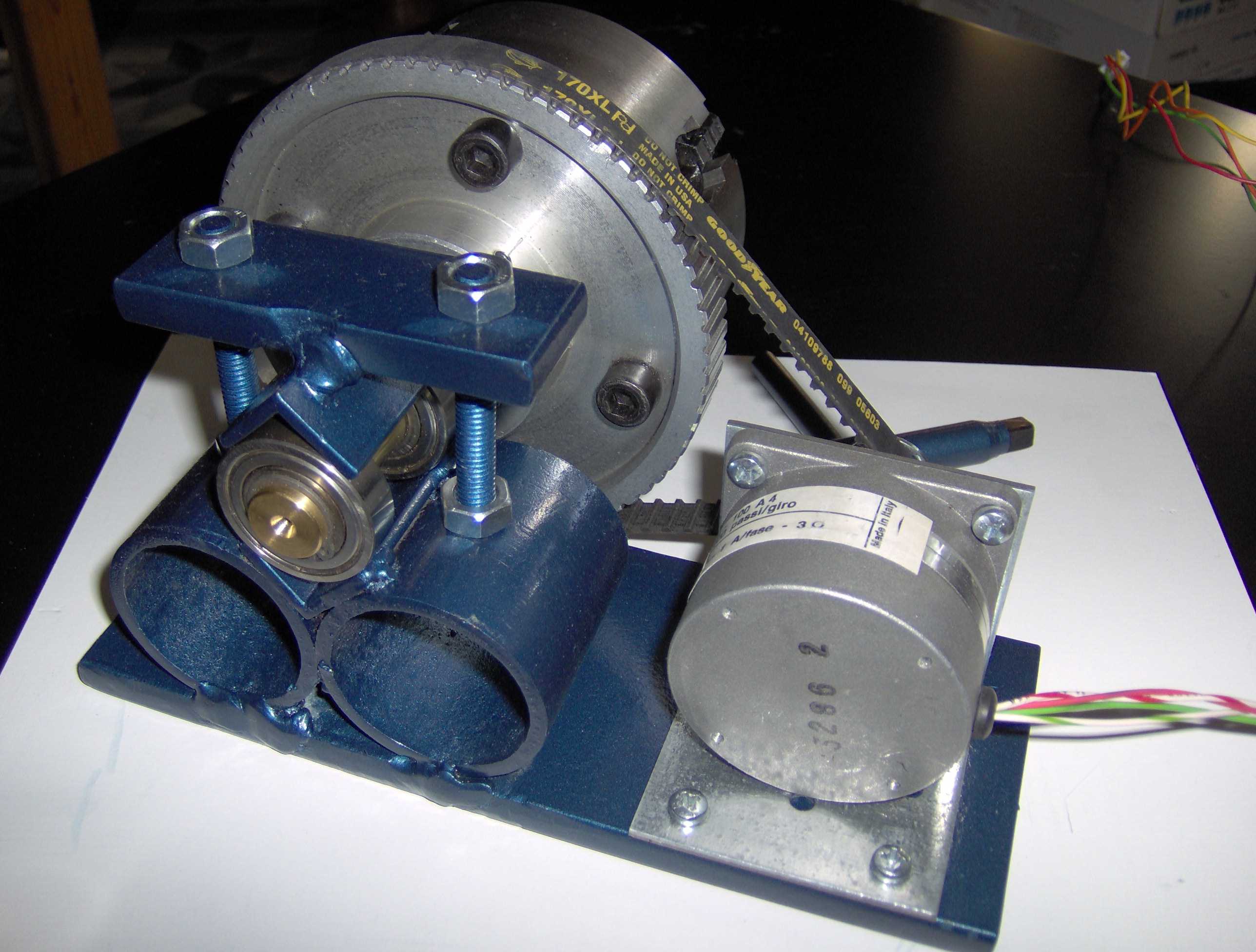

Dopo più di un mese,
ho avuto la forza di volontà di smontare di nuovo tutto
per dargli un paio di mani di vernice, blu metallizzato, ovviamente!
Ecco le foto fronte e retro, fa tutta un'altra figura (Fate click
col destro e salva con nome, per vederle nella qualità
originale...):
